《图解UE4渲染体系》Part 1 多线程渲染

技术分享 3年前 (2022-04-24) 0 999+

上回书《Part 0 引擎基础》说到，我们粗略地知道UE4是以哪些类来管理一个游戏场景里的数据的，但这仅仅是我们开始探索UE4渲染体系的一小步。

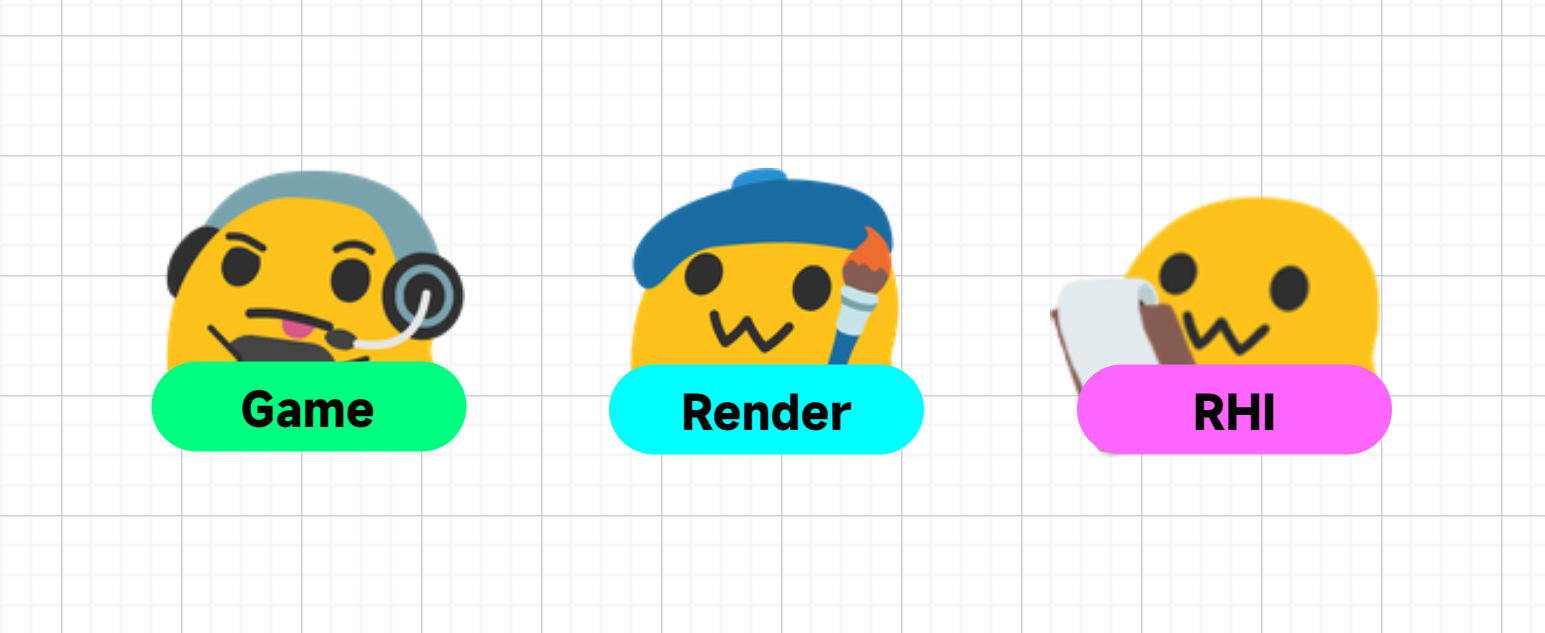

本回主要介绍UE4渲染体系中比较宏观顶层的一部分——多线程渲染，具体的多线程中，又分为：

游戏线程(GameThread)
渲染线程(RenderThread)
RHI线程(Render Hardware Interface Thread)

为什么是多线程？

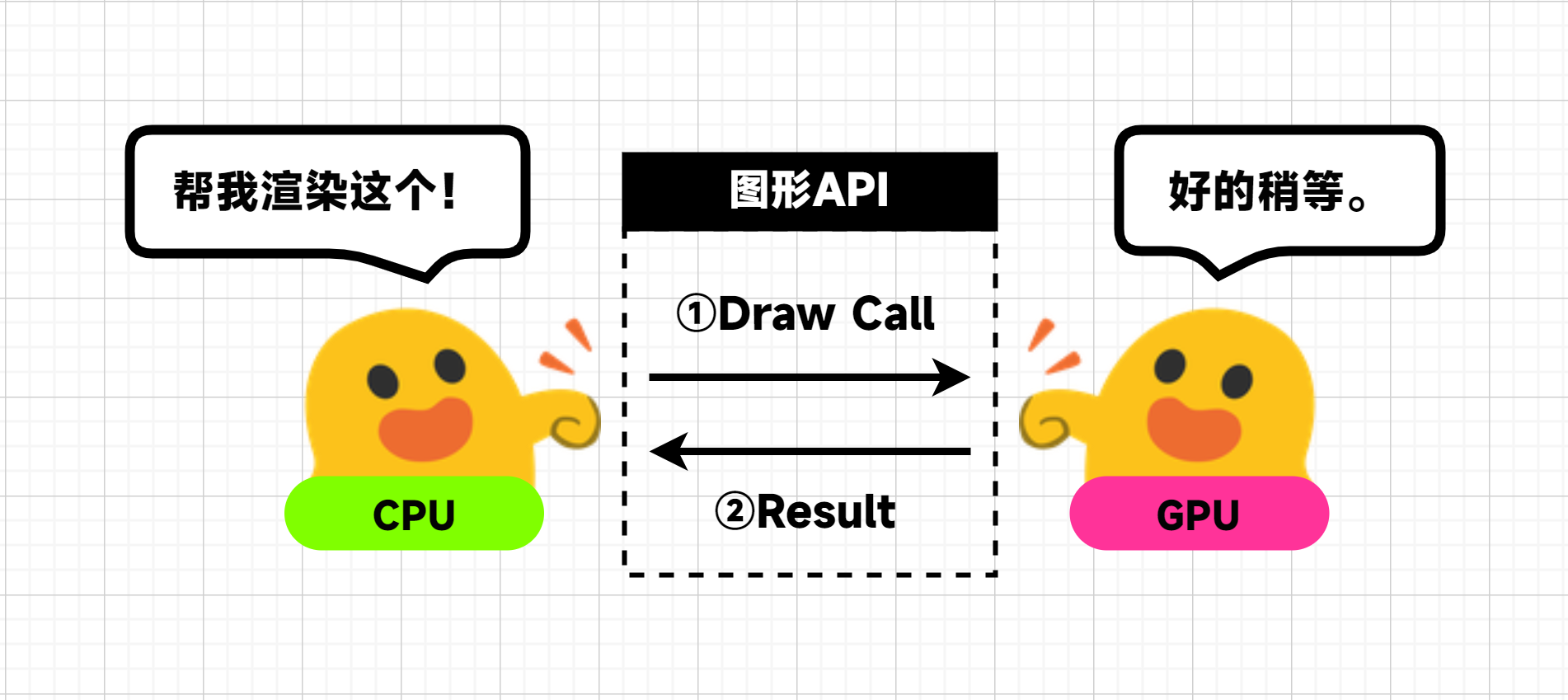

用来描述“渲染”的最基础的理论就是像图上的那样，CPU调用图形API提供的DrawCall命令（也叫绘制指令），在命令中说明需要渲染的数据、属性等等，然后CPU等待GPU返回渲染结果，完成渲染。对于那些渲染频率不高的场景，这种方式并没有什么问题，但在游戏这种需要实时性渲染的高频率场景下，问题就显现出来了。

游戏引擎完成渲染不只有提交DrawCall这一个任务，除了这个以外，CPU要花费非常多的时间在处理游戏逻辑运算和准备渲染数据上，比如处理用户的输入、执行游戏脚本、更新物理和动画、可见性剔除等等等等。

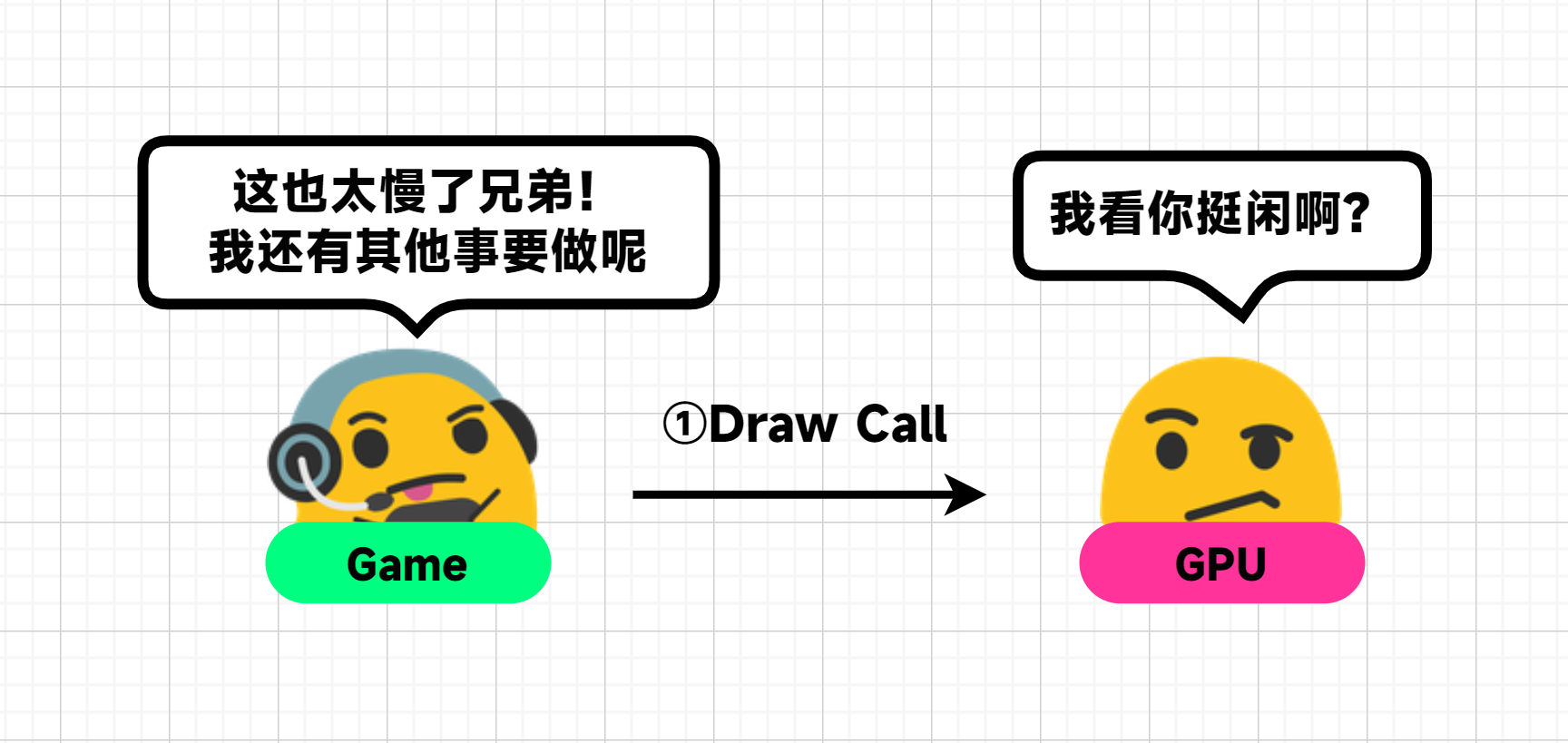

假如引擎把所有的事都交由GameThread来完成，当GameThread把当前这一帧该做的事都做完了，准备好要渲染的数据，提交到GPU后，GameThread就只能等待渲染结果，但GameThread接受到当前这一帧的用户输入后，完全可以去执行下一帧的各种任务，但单线程的机制并不允许这样的事情。

多核心的CPU和多线程并发并行的操作系统在今天已经不是什么稀罕事了，将与渲染相关的任务从GameThread中剥离出来，让GameThread专注处理游戏逻辑上的的各种计算任务，让RenderThread专门和GPU来完成渲染任务，就成了自然而然的事情。

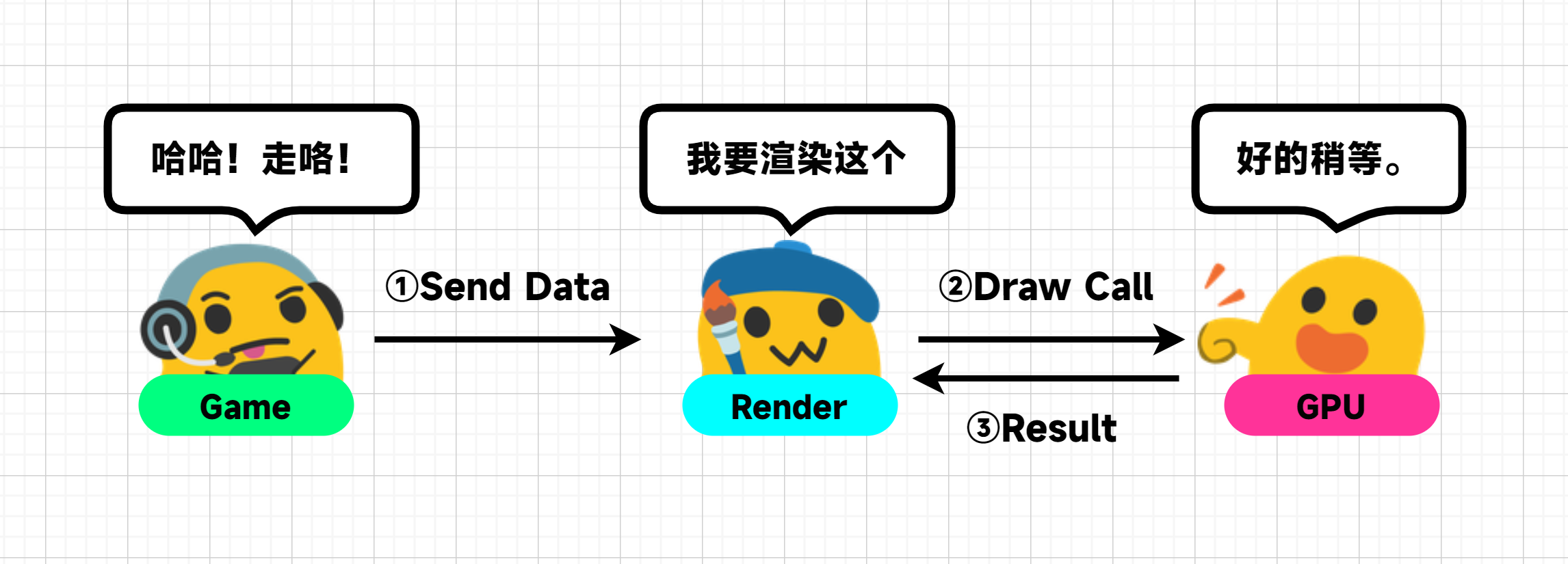

加入RenderThread后，每次GameThread处理完各种任务，准备好渲染数据，把数据发送给RenderThread，然后就继续处理下一帧的任务了，RenderThread收到数据，进行一些数据处理后（比如可见性剔除），向GPU提交DrawCall，等待渲染结果，完成渲染。

那RHIThread是什么呢？UE4中RHI的提出可能有很多原因：

支持跨平台多种图形API
并行提交DrawCall
其他各种各样的性能优化

首先是针对跨平台多种图形API，由于不同平台支持的图形API不同，Windows限定的Direct3D、MacOS限定的Metal以及跨平台(包括移动端)的OpenGL和Vulkan，在有RHIThread之前，RenderThread会根据不同的图形API来选择DrawCall，这肯定会增加不少工作量，维护也更加复杂。

"All problems in computer science can be solved by another level of indirection." —— Jay Black

如果把这件事交由单独的一个线程来做，岂不美哉？这不，RHIThread就来了。

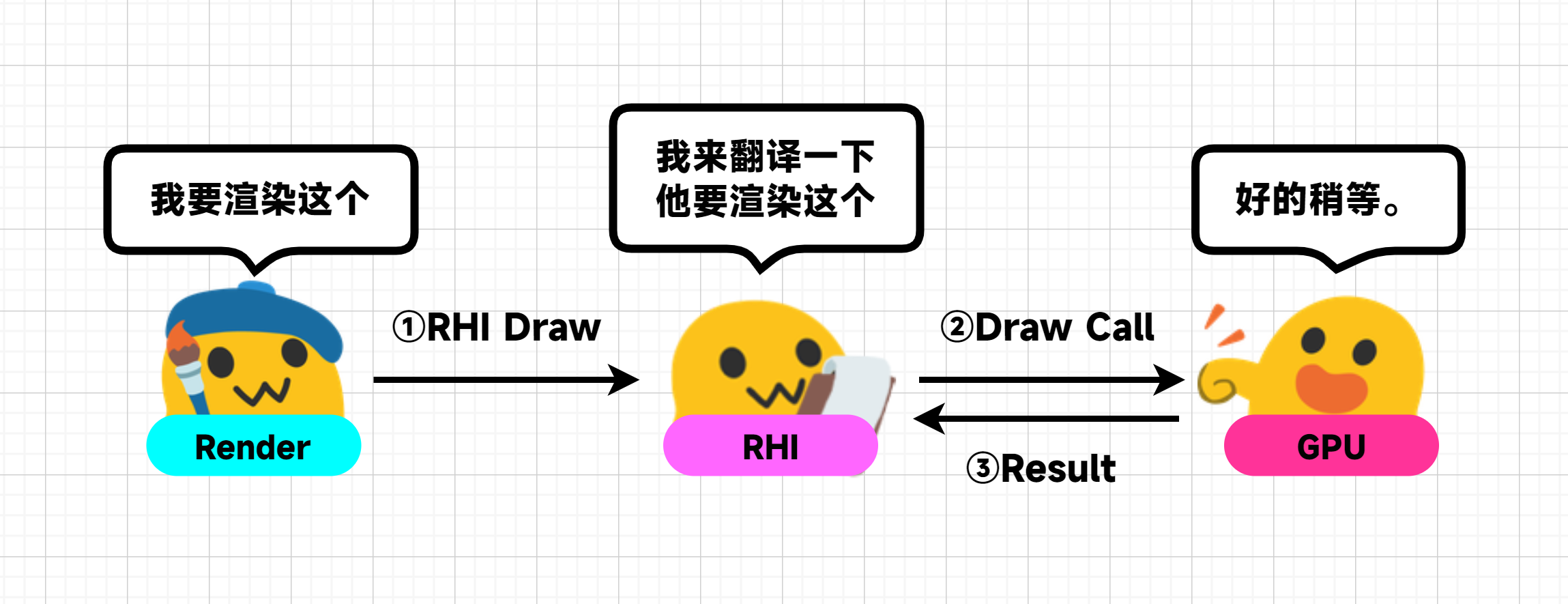

RenderThread准备好渲染数据后，向RHIThread提交一个与图形API无关的RHIDrawCommand，RHIThread掏出来一个表，查找当前平台的图形API里哪一句是对应的DrawCall，然后再向GPU提交DrawCall，等待渲染结果，完成渲染。这样一来，RenderThread就可以在自己的任务上专注（方便优化），在RHIThread上完成对各个平台的图形API版本迭代维护。

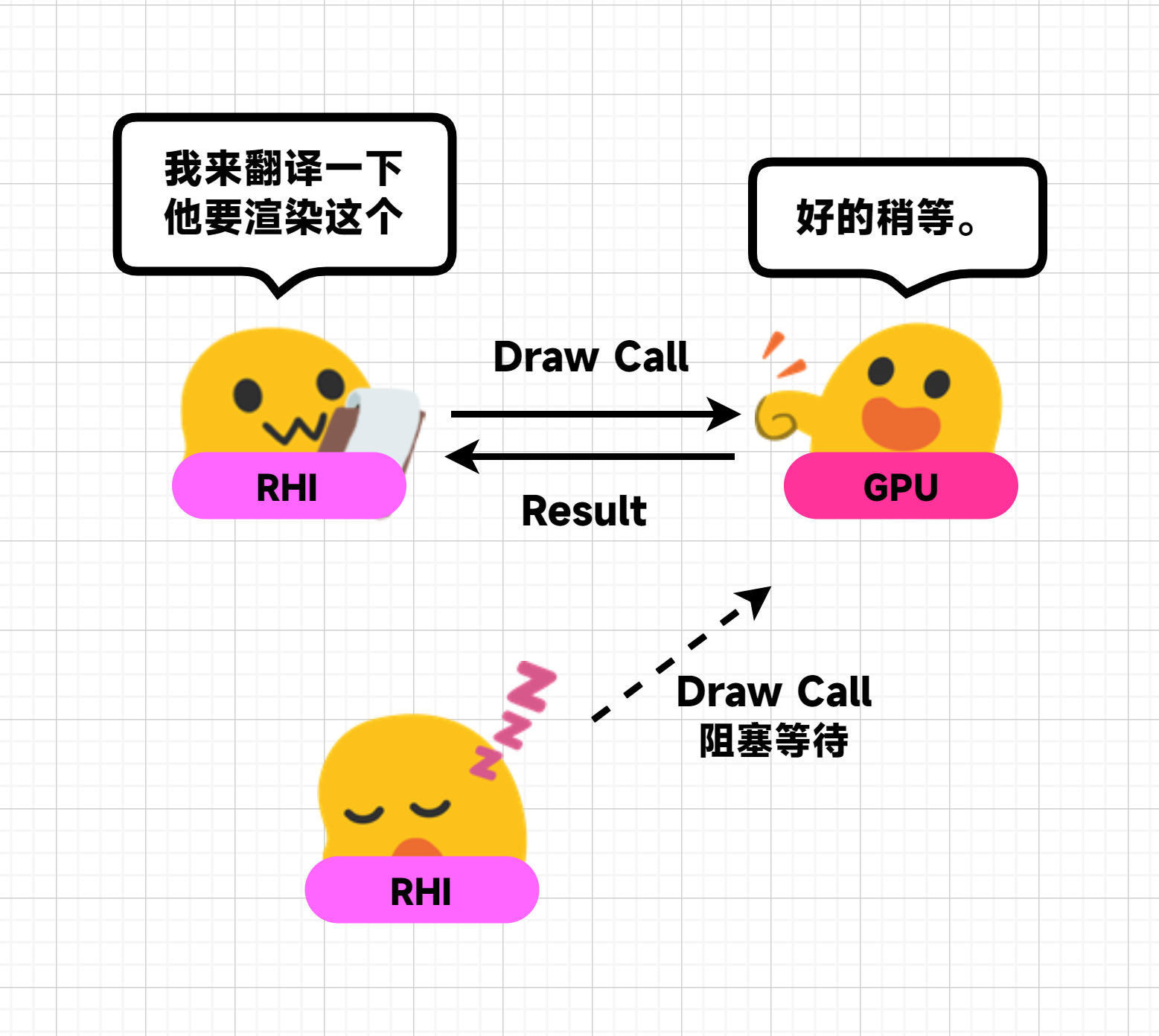

当然这是从工程优化角度上RHIThread存在的理由，当然RHI还有一些更加直接的存在理由，那就是为了支持并行化提交DrawCall。在一些比较旧的图形API里，DrawCall都是阻塞的，即一个线程提交DrawCall时，不允许其他线程提交。图形API调用GPU计算后，GPU本身计算渲染是需要时间的，而在这时间里，图形API如果能准备好下一次DrawCall，那必然是更好的。

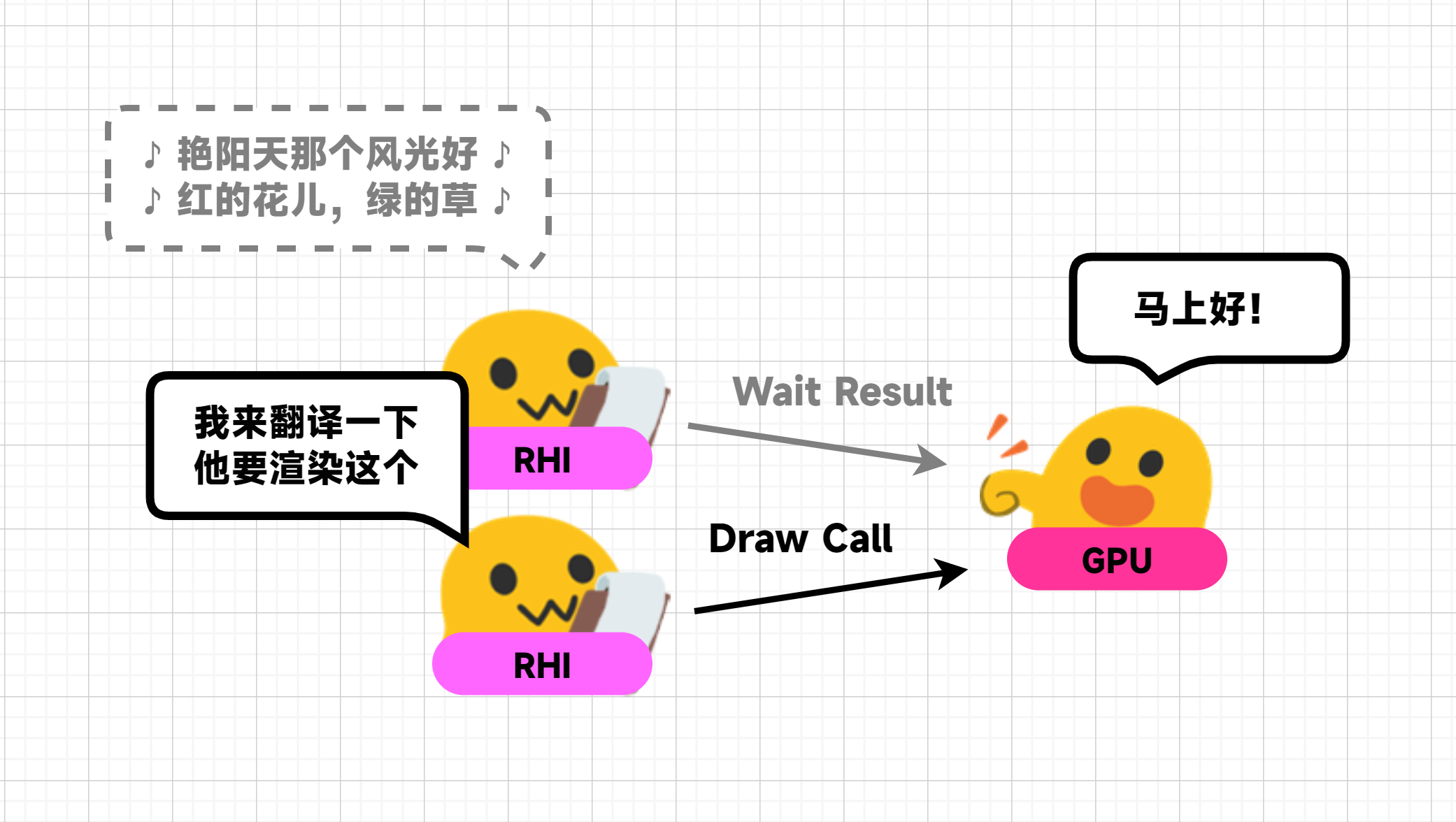

随着技术更新，一些新的图形API开始提供一些并行化提交DrawCall的方式，在没有RHI的时候，难道让UE4跑多个RenderThread吗？好像也不太合理，RenderThread里面除了提交DrawCall的其他部分也不需要多个线程来完成，那需要单独提出来多线程化的任务就顺理成章地变成了RHIThread了。
