大纲
1.zk是如何实现数据一致性的
(1)数据一致性分析
(2)实现数据一致性的广播模式
(3)实现数据一致性的恢复模式
2.zk是如何进行Leader选举的
(1)服务器启动时的Leader选举
(2)服务器运行时的Leader选举
(3)Leader选举的算法设计
(4)Leader选举的实现细节
1.zk是如何实现数据一致性的
(1)数据一致性分析
(2)实现数据一致性的广播模式
(3)实现数据一致性的恢复模式
zk集群中的服务器分为Leader服务器、Follower服务器及Observer服务器。Leader选举是一个过程，在这个过程中主要做了两项工作：
工作一：选举出Leader服务器
工作二：进行数据同步
zk中实现的一致性不是强一致性，而是最终一致性。即集群中各个服务器上的数据并不是每时每刻都保持一致的，而是即经过一段时间后，集群服务器上的数据才最终保持一致。
Leader服务器主要负责处理事务请求，当Leader服务器接收到客户端的事务请求时，会先向集群中的各机器针对该请求的提议发起投票询问。
(1)数据一致性分析
zk在集群中采取的是多数原则的方式来保证数据一致性。即当一个事务请求导致服务器上的数据发生改变时，只要保证多数机器的数据都正确变更了，就可保证系统数据一致性。
因为每个Follower服务器都可以看作是Leader服务器的数据副本，所以只要保证集群中大多数机器数据是一致的，那么在集群中个别机器出现故障时，zk集群依然能保证稳定运行。
(2)实现数据一致性的广播模式
一.首先Leader启动时会创建网络连接管理器LearnerCnxAcceptor等待Learner的连接
LearnerCnxAcceptor监听到Learner发起的连接后，会新建一个LearnerHandler实例专门负责Leader和该Learner之间的连接。启动LearnerHandler时，又会开启一个线程专门负责发送消息给Learner。如果Learner发生故障，那么Leader中为该Learner维护的LearnerHandler的ping()方法会检测到然后关闭相关线程和实例。
public class Leader { ... private final ServerSocket ss; Leader(QuorumPeer self, LeaderZooKeeperServer zk) throws IOException { ... //创建BIO的ServerSocket，监听端口，等待客户端发起连接 ss = new ServerSocket(); ss.bind(self.getQuorumAddress()); ... } void lead() throws IOException, InterruptedException { ... cnxAcceptor = new LearnerCnxAcceptor();//网络连接器 cnxAcceptor.start(); ... while (true) { ... for (LearnerHandler f : getLearners()) { //Leader向Learner发出心跳检测 f.ping(); } ... } } class LearnerCnxAcceptor extends ZooKeeperCriticalThread { ... public void run() { ... while (!stop) { //监听到客户端发起的连接，新建一个线程LearnerHandler专门进行处理 Socket s = ss.accept(); s.setSoTimeout(self.tickTime * self.initLimit); s.setTcpNoDelay(nodelay); BufferedInputStream is = new BufferedInputStream(s.getInputStream()); LearnerHandler fh = new LearnerHandler(s, is, Leader.this); fh.start(); } ... } ... } ... } public class LearnerHandler extends ZooKeeperThread { ... public void run() { //先进行数据同步 ... //开启线程发送信息给Learner startSendingPackets(); ... //处理Learner发过来的消息，比如投票响应ACK消息、心跳响应PING消息等 while (true) { qp = new QuorumPacket(); ia.readRecord(qp, "packet"); ... } } protected void startSendingPackets() { if (!sendingThreadStarted) { new Thread() { public void run() { Thread.currentThread().setName("Sender-" + sock.getRemoteSocketAddress()); try { sendPackets(); } catch (InterruptedException e) { LOG.warn("Unexpected interruption " + e.getMessage()); } } }.start(); sendingThreadStarted = true; } else { LOG.error("Attempting to start sending thread after it already started"); } } private void sendPackets() throws InterruptedException { long traceMask = ZooTrace.SERVER_PACKET_TRACE_MASK; while (true) { try { //从queuedPackets队列中提取消息出来发送给Learner QuorumPacket p = queuedPackets.poll(); if (p == proposalOfDeath) { // Packet of death! break; } oa.writeRecord(p, "packet"); } catch (IOException e) { //假如Leader在这里向Learner发送消息时，Learner故障了，那么就会在这里报错 //此时，这里的报错并不影响对应的LearnerHandler实例和Leader实例 if (!sock.isClosed()) { LOG.warn("Unexpected exception at " + this, e); try { sock.close(); } catch(IOException ie) { LOG.warn("Error closing socket for handler " + this, ie); } } break; } } } public void ping() { if (!sendingThreadStarted) { return; } long id; if (syncLimitCheck.check(System.nanoTime())) { synchronized(leader) { id = leader.lastProposed; } QuorumPacket ping = new QuorumPacket(Leader.PING, id, null, null); queuePacket(ping); } else { LOG.warn("Closing connection to peer due to transaction timeout."); //Learner故障，那么就关闭当前Learner实例 shutdown(); } } public void shutdown() { // Send the packet of death try { queuedPackets.put(proposalOfDeath); } catch (InterruptedException e) { LOG.warn("Ignoring unexpected exception", e); } try { if (sock != null && !sock.isClosed()) { sock.close(); } } catch (IOException e) { LOG.warn("Ignoring unexpected exception during socket close", e); } this.interrupt(); leader.removeLearnerHandler(this); } ... }二.然后Leader处理Learner的事务投票响应后进行事务提交
Leader有一个HashSet为forwardingFollowers，用来管理Follower服务器。当Leader对一个事务请求发起Proposal提议的投票并发现投票通过后，也就是调用如下方法时：
Leader的processAck()方法 -> Leader的tryToCommit()方法 -> Leader的commit()方法 -> Leader的sendPacket()方法会在Leader的sendPacket()方法中遍历forwardingFollowers里的LearnerHandler实例，将Commit请求交给Learner和Leader建立连接时生成的LearnerHandler，最后由Leader的每个LearnerHandler实例广播给对应的Learner进行事务提交。
//1.Leader通过Leader.propose方法对事务请求生成Proposal提议并进行广播给所有Follower public class Leader { private final HashSet<LearnerHandler> forwardingFollowers = new HashSet<LearnerHandler>(); final ConcurrentMap<Long, Proposal> outstandingProposals = new ConcurrentHashMap<Long, Proposal>(); ... public Proposal propose(Request request) throws XidRolloverException { ... byte[] data = SerializeUtils.serializeRequest(request); proposalStats.setLastBufferSize(data.length); QuorumPacket pp = new QuorumPacket(Leader.PROPOSAL, request.zxid, data, null); //生成Proposal提议 Proposal p = new Proposal(); p.packet = pp; p.request = request; synchronized(this) { p.addQuorumVerifier(self.getQuorumVerifier()); if (request.getHdr().getType() == OpCode.reconfig) { self.setLastSeenQuorumVerifier(request.qv, true); } if (self.getQuorumVerifier().getVersion()<self.getLastSeenQuorumVerifier().getVersion()) { p.addQuorumVerifier(self.getLastSeenQuorumVerifier()); } lastProposed = p.packet.getZxid(); //将发送的Proposal提议放入outstandingProposals队列中 outstandingProposals.put(lastProposed, p); //发送Proposal提议，其实就是把Proposal提议交给LearnerHandler处理 sendPacket(pp); } return p; } void sendPacket(QuorumPacket qp) { synchronized (forwardingFollowers) { for (LearnerHandler f : forwardingFollowers) { //LearnerHandler会将提议放入其发送队列里 f.queuePacket(qp); } } } ... } //2.Leader完成事务日志记录后，便会通过Leader.processAck方法记录Leader已对Proposal提议完成投票 //SyncRequestProcessor的nextProcessor就是AckRequestProcessor class AckRequestProcessor implements RequestProcessor { ... public void processRequest(Request request) { ... //Leader也作为参与Proposal投票的一份子进行ACK响应 //将Leader的SID添加到Proposal提议的投票收集器里 + 检查Proposal提议的投票收集器是否有过半ACK才提交 leader.processAck(self.getId(), request.zxid, null); ... } } //3.Follower收到提议的投票请求后返回ACK响应给Leader //Leader接收到Follower的ACK响应后，便会通过Leader.processAck方法记录该Follower已对提议完成投票 public class LearnerHandler extends ZooKeeperThread { //The packets to be sent to the learner final LinkedBlockingQueue<QuorumPacket> queuedPackets = new LinkedBlockingQueue<QuorumPacket>(); ... @Override public void run() { ... startSendingPackets();//开启一个线程发送queuedPackets里的Packet给Learner ... while (true) { qp = new QuorumPacket(); ia.readRecord(qp, "packet");//读取Learner的响应 ... switch (qp.getType()) { case Leader.ACK: ... //如果Leader收到Follower对某Proposal提议请求返回的ACK响应 //那么就将Follower的SID添加到该Proposal提议的投票收集器里 leader.processAck(this.sid, qp.getZxid(), sock.getLocalSocketAddress()); break; ... } } } protected void startSendingPackets() { ... new Thread() { public void run() { Thread.currentThread().setName("Sender-" + sock.getRemoteSocketAddress()); sendPackets(); } }.start(); ... } private void sendPackets() throws InterruptedException { while (true) { ... QuorumPacket p = queuedPackets.poll(); oa.writeRecord(p, "packet"); ... } } ... } public class Leader { private final HashSet<LearnerHandler> forwardingFollowers = new HashSet<LearnerHandler>(); final ConcurrentMap<Long, Proposal> outstandingProposals = new ConcurrentHashMap<Long, Proposal>(); ... synchronized public void processAck(long sid, long zxid, SocketAddress followerAddr) { ... //检查请求的ZXID，需要比上次已提交的请求的ZXID也就是lastCommitted要大 if (lastCommitted >= zxid) { if (LOG.isDebugEnabled()) { LOG.debug("proposal has already been committed, pzxid: 0x{} zxid: 0x{}", Long.toHexString(lastCommitted), Long.toHexString(zxid)); } // The proposal has already been committed return; } Proposal p = outstandingProposals.get(zxid); //将Leader的SID添加到Proposal提议的投票收集器里 p.addAck(sid); //尝试提交，即检查Proposal提议的投票收集器中是否有过半ACK响应 boolean hasCommitted = tryToCommit(p, zxid, followerAddr); ... } synchronized public boolean tryToCommit(Proposal p, long zxid, SocketAddress followerAddr) { //如果提议队列中存在该提议的前一个提议，说明该提议的前一个提议还没提交，那么就返回false if (outstandingProposals.containsKey(zxid - 1)) return false; //getting a quorum from all necessary configurations. //Proposal提议的投票收集器是否已过半 if (!p.hasAllQuorums()) { return false; } ... outstandingProposals.remove(zxid); if (p.request != null) { toBeApplied.add(p); } ... //一旦提议通过，马上就要在Leader中标记lastCommitted为最新的提交ZXID commit(zxid);//给Follower广播commit消息 inform(p);//给Observer发送commit消息 ... //调用CommitProcessor处理器的commit方法提交请求 zk.commitProcessor.commit(p.request);//让Leader执行commit消息 //下面处理的是Learner发起的同步请求 if (pendingSyncs.containsKey(zxid)) { for (LearnerSyncRequest r: pendingSyncs.remove(zxid)) { sendSync(r); } } return true; } //广播commit消息 public void commit(long zxid) { synchronized(this) { //标记lastCommitted为最新的提交ZXID lastCommitted = zxid; } QuorumPacket qp = new QuorumPacket(Leader.COMMIT, zxid, null, null); sendPacket(qp); } void sendPacket(QuorumPacket qp) { synchronized (forwardingFollowers) { for (LearnerHandler f : forwardingFollowers) { //调用LearnerHandler的queuePacket方法添加Packet到发送队列 f.queuePacket(qp); } } } public void inform(Proposal proposal) { QuorumPacket qp = new QuorumPacket(Leader.INFORM, proposal.request.zxid, proposal.packet.getData(), null); sendObserverPacket(qp); } ... static public class Proposal extends SyncedLearnerTracker { public QuorumPacket packet; public Request request; ... } } public class SyncedLearnerTracker { protected ArrayList<QuorumVerifierAcksetPair> qvAcksetPairs = new ArrayList<QuorumVerifierAcksetPair>(); ... //添加到投票收集器 public boolean addAck(Long sid) { boolean change = false; for (QuorumVerifierAcksetPair qvAckset : qvAcksetPairs) { if (qvAckset.getQuorumVerifier().getVotingMembers().containsKey(sid)) { qvAckset.getAckset().add(sid); change = true; } } return change; } //判断投票收集器是否过半 public boolean hasAllQuorums() { for (QuorumVerifierAcksetPair qvAckset : qvAcksetPairs) { if (!qvAckset.getQuorumVerifier().containsQuorum(qvAckset.getAckset())) return false; } return true; } ... }(3)实现数据一致性的恢复模式
当Leader故障时，Follower服务器会发生如下操作：首先Follower的followLeader()方法里的while循环会被中断运行，然后在QuorumPeer线程中就会触发执行Follower的shutdown()方法，接着执行QuorumPeer的updateServerState()方法更改节点的状态为LOOKING，之后Follower服务器在QuorumPeer线程中会重新进行Leader选举。
重新选举Leader需要经历一段时间，此时集群会短暂没有Leader服务器，而且重新选举Leader期间，Follower也会被关闭。
注意：Leader故障时，ZooKeeperServer的shutdown()方法会关闭firstProcessor线程。所以恢复模式下的选举过程中，发送到Learner的请求会进入firstProcessor，但是这些请求都会先被queuedRequests存起来，暂时不处理。
public class QuorumPeerMain { protected QuorumPeer quorumPeer; public void runFromConfig(QuorumPeerConfig config) throws IOException, AdminServerException { ... quorumPeer.start(); quorumPeer.join(); ... } ... } public class QuorumPeer extends ZooKeeperThread implements QuorumStats.Provider { ... public synchronized void start() { loadDataBase(); startServerCnxnFactory(); adminServer.start(); //初始化Leader选举(初始化当前投票+监听选举端口+启动选举守护线程) startLeaderElection(); startJvmPauseMonitor(); super.start(); } @Override public void run() { ... while (running) { switch (getPeerState()) { case LOOKING: ... if (shuttingDownLE) { shuttingDownLE = false; startLeaderElection(); } //调用QuorumPeer.electionAlg的lookForLeader()，也就是FastLeaderElection.lookForLeader()开启一轮选举 setCurrentVote(makeLEStrategy().lookForLeader()); ... case FOLLOWING: try { LOG.info("FOLLOWING"); setFollower(makeFollower(logFactory)); //Leader故障，那么就会中断follower.followLeader()里的的while循环 follower.followLeader(); } catch (Exception e) { LOG.warn("Unexpected exception",e); } finally { //Leader故障，就会执行这里的方法 follower.shutdown(); setFollower(null); updateServerState(); } break; case LEADING: LOG.info("LEADING"); try { setLeader(makeLeader(logFactory)); leader.lead(); setLeader(null); } catch (Exception e) { LOG.warn("Unexpected exception",e); } finally { if (leader != null) { leader.shutdown("Forcing shutdown"); setLeader(null); } updateServerState(); } break; } ... } ... } private synchronized void updateServerState() { //reconfigFlag初始化就为false if (!reconfigFlag) { setPeerState(ServerState.LOOKING); LOG.warn("PeerState set to LOOKING"); return; } ... //updateServerStatez方法被执行后又会重置为false reconfigFlag = false; } //开始Leader选举 //创建选举服务端QuorumCnxManager并启动监听 + 创建选举算法FastLeaderElection并启动 //将FastLeaderElection实例赋值给QuorumPeer.electionAlg synchronized public void startLeaderElection() { if (getPeerState() == ServerState.LOOKING) { currentVote = new Vote(myid, getLastLoggedZxid(), getCurrentEpoch()); } ... this.electionAlg = createElectionAlgorithm(electionType); } ... } public class Follower extends Learner{ ... public void shutdown() { super.shutdown(); } void followLeader() throws InterruptedException { ... QuorumServer leaderServer = findLeader(); try { //Follower启动时向Leader发起连接 connectToLeader(leaderServer.addr, leaderServer.hostname); long newEpochZxid = registerWithLeader(Leader.FOLLOWERINFO); ... syncWithLeader(newEpochZxid); ... QuorumPacket qp = new QuorumPacket(); while (this.isRunning()) { //读取BIO输入流 readPacket(qp); processPacket(qp); } } catch (Exception e) { //Leader故障，那么这里就会报异常，从而中断上面的while循环 LOG.warn("Exception when following the leader", e); closeSocket(); pendingRevalidations.clear(); } ... } ... } public class Learner { ... public void shutdown() { self.setZooKeeperServer(null); self.closeAllConnections(); self.adminServer.setZooKeeperServer(null); closeSocket(); //关闭比如FollowerZooKeeperServer if (zk != null) { //关闭sessionTracker的超时检查线程 + 设置firstProcessor为null + 清空zkDb zk.shutdown(self.getSyncMode().equals(QuorumPeer.SyncMode.SNAP)); } } protected void connectToLeader(InetSocketAddress addr, String hostname) throws IOException, InterruptedException, X509Exception { //创建Learner当前BIO的客户端Socket this.sock = createSocket(); int initLimitTime = self.tickTime * self.initLimit; int remainingInitLimitTime = initLimitTime; long startNanoTime = nanoTime(); //尝试重连最多5次 for (int tries = 0; tries < 5; tries++) { try { remainingInitLimitTime = initLimitTime - (int)((nanoTime() - startNanoTime) / 1000000); if (remainingInitLimitTime <= 0) { LOG.error("initLimit exceeded on retries."); throw new IOException("initLimit exceeded on retries."); } //向Leader发起连接请求 sockConnect(sock, addr, Math.min(self.tickTime * self.syncLimit, remainingInitLimitTime)); if (self.isSslQuorum()) { ((SSLSocket) sock).startHandshake(); } sock.setTcpNoDelay(nodelay); break; } catch (IOException e) { ... } Thread.sleep(1000); } self.authLearner.authenticate(sock, hostname); //初始化输入输出流 leaderIs = BinaryInputArchive.getArchive(new BufferedInputStream(sock.getInputStream())); bufferedOutput = new BufferedOutputStream(sock.getOutputStream()); leaderOs = BinaryOutputArchive.getArchive(bufferedOutput); } private Socket createSocket() throws X509Exception, IOException { //创建客户端Socket Socket sock; if (self.isSslQuorum()) { sock = self.getX509Util().createSSLSocket(); } else { sock = new Socket(); } sock.setSoTimeout(self.tickTime * self.initLimit); return sock; } protected void sockConnect(Socket sock, InetSocketAddress addr, int timeout) throws IOException { //向BIO的服务端发起连接请求 sock.connect(addr, timeout); } void readPacket(QuorumPacket pp) throws IOException { synchronized (leaderIs) { leaderIs.readRecord(pp, "packet"); } } ... } public class ZooKeeperServer implements SessionExpirer, ServerStats.Provider { ... public synchronized void shutdown(boolean fullyShutDown) { ... //关闭会话的超时检查线程 if (sessionTracker != null) { sessionTracker.shutdown(); } //关闭firstProcessor线程 //所以Leader故障时，发送到Learner的请求会在firstProcessor的queuedRequests中存起来，暂时不处理 if (firstProcessor != null) { firstProcessor.shutdown(); } if (zkDb != null) { if (fullyShutDown) { zkDb.clear(); } else { ... } } unregisterJMX(); } ... }
2.zk是如何进行Leader选举的
(1)服务器启动时的Leader选举流程概述
(2)服务器运行时的Leader选举流程概述
(3)Leader选举的规则
(4)Leader选举的实现细节

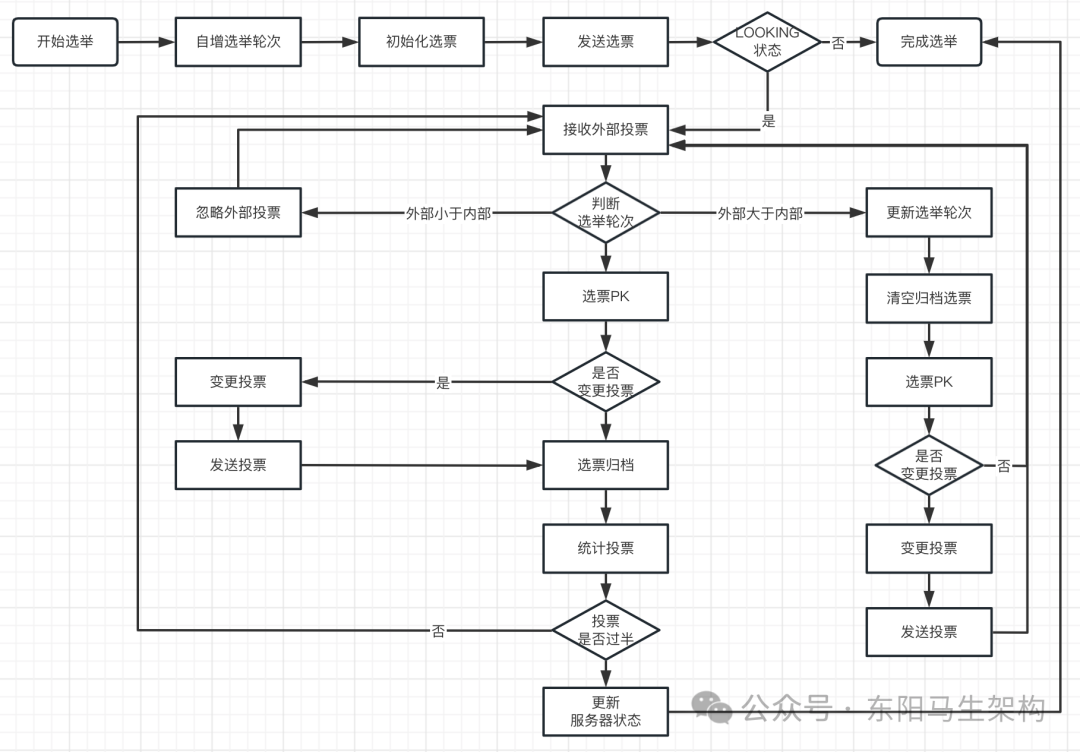

(5)Leader选举算法的实现流程
(1)服务器启动时的Leader选举流程概述
一.向其他服务器发出一个投自己的投票
二.接收来自其他服务器的投票
三.PK投票
四.统计投票
五.改变服务器状态
一个zk服务要想满足集群运行方式，至少需要三台服务器。下面以3台机器组成的服务器集群为例。当只有一台服务器启动时，是无法进行Leader选举的。当有两台服务器启动，两台机器可以相互通信时，每台机器都会试图找到一个Leader，于是便进入了Leader选举流程。
一.向其他服务器发出一个投自己的投票
每个服务器刚启动时，都会将自己作为Leader服务器来生成投票。投票包括的信息是：服务器ID(SID)、事务ID(ZXID)，可记为(SID, ZXID)。该投票信息会发给集群中的其他所有机器。
二.接收来自其他服务器的投票
每个服务器接收到投票后，首先会检查该投票的有效性，包括检查是否是本轮投票、是否来自LOOKING状态的服务器等。
三.PK投票
每个服务器接收到投票并检查有效后，会PK自己的投票和收到的投票。
PK规则一：ZXID比较大的优先作为Leader
PK规则二：ZXID相同则SID较大的为Leader
PK出的Leader不是服务器自己，则更新自己的投票并重新把投票发出去。
四.统计投票
每次投票后，都会统计所有投票，判断是否已有过半机器收到相同投票。
五.改变服务器状态
一旦确定了Leader，每个服务器都会更新自己的状态。如果是Leader，那么服务器状态就变为LEADING。如果是Follower，那么服务器状态就变为FOLLOWING。
(2)服务器运行时的Leader选举流程概述
zk集群一旦选出一个Leader，所有服务器的集群角色一般不会再发生变化。如果有非Leader挂了或新机器加入，此时是不会影响Leader的。如果Leader挂了，那么整个集群将暂时无法服务，进入新一轮Leader选举。服务器运行期间的Leader选举和启动时的Leader选举过程是一致的。
一.变更状态
当Leader挂了，Follower服务器都会将其服务器状态变更为LOOKING。变更为LOOKING状态后，Follower服务器便开始进入Leader选举流程。
二.向其他服务器发出一个投自己的投票
三.接收来自其他服务器的投票
四.PK投票
五.统计投票
六.改变服务器状态
(3)Leader选举的规则
一.集群进入Leader选举的情况
二.一台机器进入Leader选举的情况
三.变更投票的规则
四.确定Leader的规则
一.集群进入Leader选举的情况
情况一：集群一开始启动时没有Leader
情况二：集群运行期间Leader挂了
二.一台机器进入Leader选举的情况
情况一：集群中本来就已经存在一个Leader了，即该机器是加入集群的。这种情况通常是集群中的某一台机器启动比较晚，在它启动前集群已工作。对于这种情况，当该机器试图去选举Leader时，会被告知当前的Leader。于是该机器只需要和Leader建立起连接，并进行数据同步即可。
情况二：集群中确实不存在Leader。
三.变更投票的规则
集群中的每台机器在发出自己的投票后，都会开始收到其他机器的投票。每台机器都会根据如下规则来PK收到的投票，并以此决定是否变更投票。每次PK投票，都是对比(vote_sid, vote_zxid)和(self_sid, self_zxid)的过程。
规则一：如果vote_zxid大于self_zxid，那么就认可收到的投票(vote_sid, vote_zxid)，并再次将该投票发送出去。
规则二：如果vote_zxid小于self_zxid，那么就坚持自己的投票(self_sid, self_zxid)，不做任何变更。
规则三：如果vote_zxid等于self_zxid，且vote_sid大于self_sid，那么就认可收到的投票(vote_sid, vote_zxid)，并再次将该投票发送出去。
规则四：如果vote_zxid等于self_zxid，且vote_sid小于self_sid，那么就坚持自己的投票(self_sid, self_zxid)，不做任何变更。
四.确定Leader的规则
如果一台机器收到了过半相同投票，那么这个投票对应的SID就是Leader。哪台服务器上的数据越新，ZXID越大，那么就越有可能成为Leader。
(4)Leader选举的实现细节
一.服务器状态
二.投票数据结构
三.网络连接管理器QuorumCnxManager
四.建立连接和消息接收与发送
五.FastLeaderElection的选票管理
一.服务器状态
QuorumPeer的ServerState枚举类列举了4种服务器状态。
public class QuorumPeer extends ZooKeeperThread implements QuorumStats.Provider { ... public enum ServerState { //寻找Leader状态 LOOKING,//当服务器处于该状态时，认为集群中没有Leader，因此会进入Leader选举流程 //跟随者状态 FOLLOWING,//表明当前服务器的集群角色是Follower //领导者状态 LEADING,//表明当前服务器的集群角色是Leader //观察者状态 OBSERVING;//表明当前服务器的集群角色是Observer } ... }二.投票数据结构
public class Vote { final private long id;//被选举的Leader的SID final private long zxid;//被选举的Leader的ZXID final private long electionEpoch;//选举轮次，每次进入新一轮的投票后，都会对该值加1 final private long peerEpoch;//被选举的Leader的epoch final private ServerState state;//当前服务器的状态 ... }三.网络连接管理器QuorumCnxManager
ClientCnxn是zk客户端用于处理客户端请求的网络连接管理器； ServerCnxnFactory是zk服务端用于处理客户端请求的网络连接工厂； LearnerCnxAcceptor是Leader用来处理Learner连接的网络连接管理器； LearnerHandler是Leader用来处理Learner请求的网络处理器； QuorumCnxManager是QurumPeer处理Leader选举的网络连接管理器；每个服务器启动时，都会启动一个QuorumCnxManager。QuorumCnxManager会负责Leader选举过程中服务器间的网络通信。
QuorumCnxManager的核心数据结构：
消息接收队列：recvQueue 各服务器的消息发送队列集合：queueSendMap 各服务器的发送器集合：senderWorkerMap 各服务器的最近发送消息集合：lastMessageSentpublic class QuorumCnxManager { //消息接收队列，用于存放从其他服务器接收到的消息 public final ArrayBlockingQueue<Message> recvQueue; //各服务器对应的消息发送队列集合，用于保存那些待发送的消息，按SID分组，保证各台机器间的消息发送互不影响 final ConcurrentHashMap<Long, ArrayBlockingQueue<ByteBuffer>> queueSendMap; //各服务器对应的发送器集合，按SID分组，每一台服务器都对应一个SendWorker发送器负责消息的发送 final ConcurrentHashMap<Long, SendWorker> senderWorkerMap; //各服务器对应的最近发送消息集合，在这个集合中会为每个SID保留最近发送过的一个消息 final ConcurrentHashMap<Long, ByteBuffer> lastMessageSent; ... }四.建立连接和消息接收与发送
为了能够相互投票，zk集群中的所有机器都需要两两建立网络连接。QuorumCnxManager启动时，会创建一个ServerSocket来监听3888端口。开启监听后，服务器就能接收到其他服务器发起的创建连接请求。在QuorumPeer启动时，会通过Election的lookForLeader()方法来发起连接。
服务器在收到其他服务器的连接请求时，会由QuorumCnxManager的receiveConnection()方法处理。为了避免两台机器重复创建TCP连接，zk设计了一套建立TCP连接的规则：只允许SID大的服务器主动和其他服务器建立连接，否则断开当前连接。
在QuorumCnxManager的receiveConnection()方法中，服务器会通过对比自己和远程服务器的SID值来判断是否接受连接请求。如果当前服务器发现自己的SID值更大，那么会断开当前连接，然后自己主动去和远程服务器建立连接。
一旦建立起连接，就会根据远程服务器的SID，创建并启动相应的消息发送器SendWorker和消息接收器RecvWorker。
消息的接收过程是由消息接收器RecvWorker负责的，zk服务器会为每个远程服务器单独分配一个消息接收器RecvWorker。每个RecvWorker只需不断从TCP连接中读取消息保存到recvQueue队列中。
消息的发送过程是由消息发送器SendWorker负责的，zk服务器会为每个远程服务器单独分配一个消息发送器SendWorker。每个SendWorker只需不断从对应的消息发送队列获取消息进行发送即可。
一旦zk服务器发现针对当前远程服务器的消息发送队列为空，那么就从lastMessageSent中取出一个最近发送的消息进行再次发送，以此解决上次发送的消息没有被接收到和没有被正确处理的问题。
建立连接的代码如下：
public class QuorumPeerMain { protected QuorumPeer quorumPeer; public void runFromConfig(QuorumPeerConfig config) throws IOException, AdminServerException { ... quorumPeer.start(); quorumPeer.join(); ... } ... } public class QuorumPeer extends ZooKeeperThread implements QuorumStats.Provider { ... public synchronized void start() { loadDataBase(); startServerCnxnFactory(); adminServer.start(); //初始化Leader选举(初始化当前投票+监听选举端口+启动选举守护线程) startLeaderElection(); startJvmPauseMonitor(); super.start(); } @Override public void run() { ... while (running) { switch (getPeerState()) { case LOOKING: ... if (shuttingDownLE) { shuttingDownLE = false; startLeaderElection(); } //调用QuorumPeer.electionAlg的lookForLeader()，也就是FastLeaderElection.lookForLeader()开启一轮选举 setCurrentVote(makeLEStrategy().lookForLeader()); ... } ... } ... } //开始Leader选举 //创建选举服务端QuorumCnxManager并启动监听 + 创建选举算法FastLeaderElection并启动 //将FastLeaderElection实例赋值给QuorumPeer.electionAlg synchronized public void startLeaderElection() { if (getPeerState() == ServerState.LOOKING) { //设置当前投票 currentVote = new Vote(myid, getLastLoggedZxid(), getCurrentEpoch()); } ... this.electionAlg = createElectionAlgorithm(electionType); } protected Election createElectionAlgorithm(int electionAlgorithm){ Election le=null; ... //创建网络连接管理器QuorumCnxManager QuorumCnxManager qcm = createCnxnManager(); ... QuorumCnxManager.Listener listener = qcm.listener; //启动服务器并监听3888端口，等待其他服务器过来建立连接 listener.start(); FastLeaderElection fle = new FastLeaderElection(this, qcm); fle.start(); le = fle; return le; } public QuorumCnxManager createCnxnManager() { return new QuorumCnxManager(...); } ... } public class QuorumCnxManager { //消息接收队列，用于存放从其他服务器接收到的消息 public final ArrayBlockingQueue<Message> recvQueue; //各服务器对应的消息发送队列集合，用于保存那些待发送的消息，按SID分组，保证各台机器间的消息发送互不影响 final ConcurrentHashMap<Long, ArrayBlockingQueue<ByteBuffer>> queueSendMap; //各服务器对应的发送器集合，按SID分组，每一台服务器都对应一个SendWorker发送器负责消息的发送 final ConcurrentHashMap<Long, SendWorker> senderWorkerMap; //各服务器对应的最近发送消息集合，在这个集合中会为每个SID保留最近发送过的一个消息 final ConcurrentHashMap<Long, ByteBuffer> lastMessageSent; ... public class Listener extends ZooKeeperThread { volatile ServerSocket ss = null; ... public void run() { ... InetSocketAddress addr; Socket client = null; while ((!shutdown) && (portBindMaxRetry == 0 || numRetries < portBindMaxRetry)) { ... ss = new ServerSocket(); ss.setReuseAddress(true); addr = new InetSocketAddress(port); ss.bind(addr); while (!shutdown) { client = ss.accept(); ... //处理其他服务发送过来的建立连接请求 receiveConnection(client); ... } } ... } ... } public void receiveConnection(final Socket sock) { DataInputStream din = new DataInputStream(new BufferedInputStream(sock.getInputStream())); handleConnection(sock, din); } private void handleConnection(Socket sock, DataInputStream din) throws IOException { ... //通过对比当前服务器自己的SID和远程服务器的SID，来判断是否接受连接请求 if (sid < self.getId()) { //当前服务器自己的SID更大，则断开连接 SendWorker sw = senderWorkerMap.get(sid); if (sw != null) {//先关闭消息发送器 sw.finish(); } //断开当前连接 closeSocket(sock); //当前服务器重新主动去和远程服务器建立连接 if (electionAddr != null) { connectOne(sid, electionAddr); } else { connectOne(sid); } } else if (sid == self.getId()) { ... } else { //当前服务器自己的SID小 //则创建并启动相应的消息发送器SendWorker和消息接收器RecvWorker SendWorker sw = new SendWorker(sock, sid); RecvWorker rw = new RecvWorker(sock, din, sid, sw); sw.setRecv(rw);//将消息接收器传入消息发送器中 SendWorker vsw = senderWorkerMap.get(sid); if (vsw != null) { vsw.finish(); } senderWorkerMap.put(sid, sw); queueSendMap.putIfAbsent(sid, new ArrayBlockingQueue<ByteBuffer>(SEND_CAPACITY)); sw.start(); rw.start(); } } private void closeSocket(Socket sock) { ... sock.close(); } }消息接收与发送的代码如下：
public class QuorumCnxManager { //消息接收队列，用于存放从其他服务器接收到的消息 public final ArrayBlockingQueue<Message> recvQueue; //各服务器对应的消息发送队列集合，用于保存那些待发送的消息，按SID分组，保证各台机器间的消息发送互不影响 final ConcurrentHashMap<Long, ArrayBlockingQueue<ByteBuffer>> queueSendMap; //各服务器对应的发送器集合，按SID分组，每一台服务器都对应一个SendWorker发送器负责消息的发送 final ConcurrentHashMap<Long, SendWorker> senderWorkerMap; //各服务器对应的最近发送消息集合，在这个集合中会为每个SID保留最近发送过的一个消息 final ConcurrentHashMap<Long, ByteBuffer> lastMessageSent; ... //消息发送器 class SendWorker extends ZooKeeperThread { Long sid; Socket sock; RecvWorker recvWorker; ... SendWorker(Socket sock, Long sid) { super("SendWorker:" + sid); this.sid = sid; this.sock = sock; ... } synchronized void setRecv(RecvWorker recvWorker) { this.recvWorker = recvWorker; } ... public void run() { ... //一旦zk服务器发现针对sid服务器的消息发送队列为空， //那么就从lastMessageSent中取出一个最近发送的消息进行再次发送， //以此解决上次发送的消息没有被接收到和没有被正确处理的问题； ArrayBlockingQueue<ByteBuffer> bq = queueSendMap.get(sid); if (bq == null || isSendQueueEmpty(bq)) { ByteBuffer b = lastMessageSent.get(sid); if (b != null) { LOG.debug("Attempting to send lastMessage to sid=" + sid); send(b); } } while (running && !shutdown && sock != null) { ByteBuffer b = null; //取出要发送给sid机器的消息队列 ArrayBlockingQueue<ByteBuffer> bq = queueSendMap.get(sid); if (bq != null) { //取出要发送的消息 b = pollSendQueue(bq, 1000, TimeUnit.MILLISECONDS); } else { LOG.error("No queue of incoming messages for " + "server " + sid); break; } if (b != null) { //设置这台sid机器最近一次发送的消息 lastMessageSent.put(sid, b); send(b); } ... } //关闭针对sid机器的消息发送线程 this.finish(); } //关闭针对sid机器的消息发送线程 synchronized boolean finish() { LOG.debug("Calling SendWorker.finish for {}", sid); if (!running) return running; running = false; closeSocket(sock); this.interrupt(); if (recvWorker != null) recvWorker.finish(); LOG.debug("Removing entry from senderWorkerMap sid=" + sid); senderWorkerMap.remove(sid, this); threadCnt.decrementAndGet(); return running; } } ... //消息接收器 class RecvWorker extends ZooKeeperThread { Long sid; Socket sock; final SendWorker sw; final DataInputStream din; ... RecvWorker(Socket sock, DataInputStream din, Long sid, SendWorker sw) { super("RecvWorker:" + sid); this.sid = sid; this.sock = sock; this.sw = sw; this.din = din; ... } public void run() { ... while (running && !shutdown && sock != null) { int length = din.readInt(); ... byte[] msgArray = new byte[length]; din.readFully(msgArray, 0, length); ByteBuffer message = ByteBuffer.wrap(msgArray); //将消息添加到消息接收队列中 addToRecvQueue(new Message(message.duplicate(), sid)); } sw.finish(); closeSocket(sock); } synchronized boolean finish() { LOG.debug("RecvWorker.finish called. sid: {}. myId: {}", sid, QuorumCnxManager.this.mySid); if (!running) return running; running = false; this.interrupt(); threadCnt.decrementAndGet(); return running; } } ... //将消息添加到消息接收队列中 public void addToRecvQueue(Message msg) { synchronized(recvQLock) { if (recvQueue.remainingCapacity() == 0) { recvQueue.remove(); } recvQueue.add(msg); } } }五.FastLeaderElection的选票管理

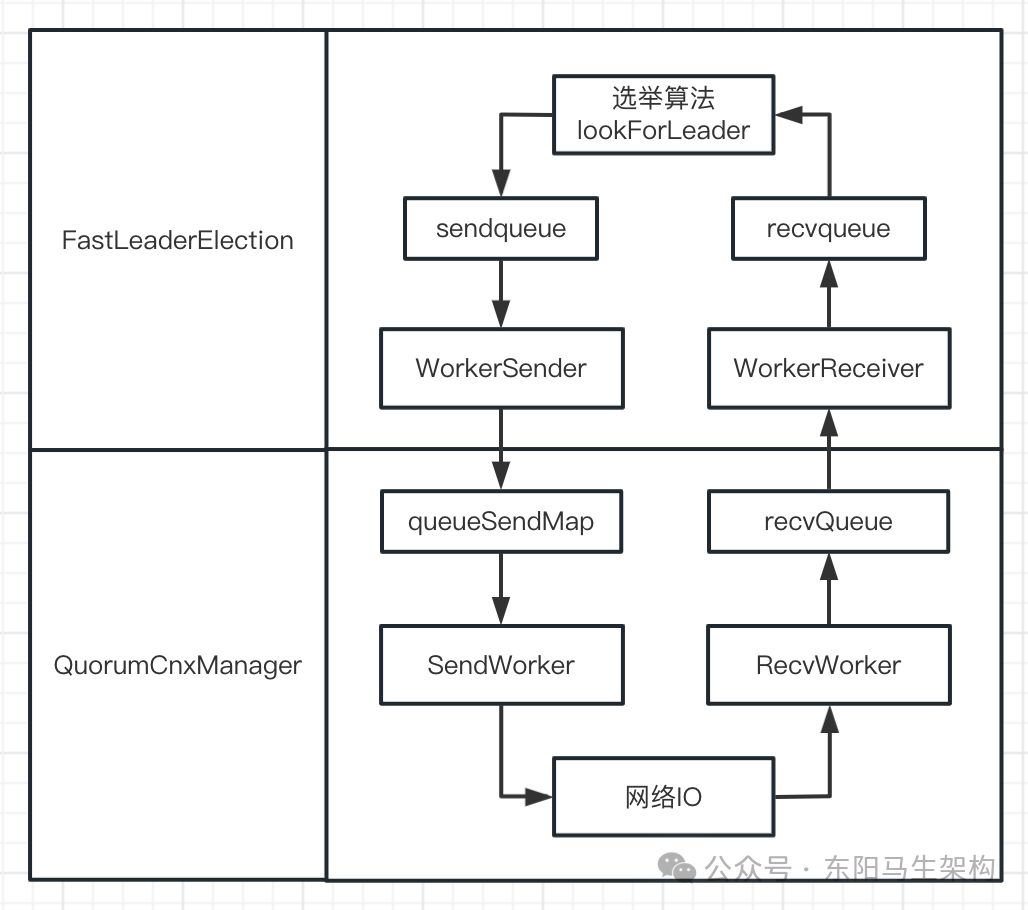

FastLeaderElection的核心数据结构：
选票发送队列：sendqueue
选票接收队列：recvqueue
选票管理器：messenger
选票接收器：WorkerReceiver
选票发送器：WorkerSender
选票接收器WorkerReceiver会不断从QuorumCnxManager中，获取其他服务器发来的选举投票消息并转换成一个选票，然后保存到recvqueue选票接收队列中。在此过程中，如果发现其他服务器发来的投票的选举轮次小于当前服务器，那么就直接忽略这个其他服务器发来的投票，同时立即发出自己的投票。
选票发送器WorkerSender会不断从sendqueue队列中获取待发送的选票，并将其传递给QuorumCnxManager中进行发送。
public class FastLeaderElection implements Election { LinkedBlockingQueue<ToSend> sendqueue;//选票发送队列，用于保存待发送的选票 LinkedBlockingQueue<Notification> recvqueue;//选票接收队列，用于保存接收到的外部选票 Messenger messenger;//选票管理器 QuorumCnxManager manager;//Leader选举时的网络连接管理器 ... //通过构造方法传入Leader选举时的网络连接管理器QuorumCnxManager public FastLeaderElection(QuorumPeer self, QuorumCnxManager manager) { this.stop = false; this.manager = manager; starter(self, manager); } private void starter(QuorumPeer self, QuorumCnxManager manager) { ... sendqueue = new LinkedBlockingQueue<ToSend>();//初始化选票发送器 recvqueue = new LinkedBlockingQueue<Notification>();//初始化选票接收器 this.messenger = new Messenger(manager);//创建选票管理器 } public void start() { this.messenger.start();//启动选票管理器 } //选票管理器 protected class Messenger { WorkerReceiver wr;//选票接收器 WorkerSender ws;//选票发送器 Thread wsThread = null; Thread wrThread = null; Messenger(QuorumCnxManager manager) { this.ws = new WorkerSender(manager); this.wsThread = new Thread(this.ws, "WorkerSender[myid=" + self.getId() + "]"); this.wsThread.setDaemon(true); this.wr = new WorkerReceiver(manager); this.wrThread = new Thread(this.wr, "WorkerReceiver[myid=" + self.getId() + "]"); this.wrThread.setDaemon(true); } void start(){ this.wsThread.start(); this.wrThread.start(); } ... //选票接收器 class WorkerReceiver extends ZooKeeperThread { ... public void run() { Message response; while (!stop) { //从QuorumCnxManager中获取其他服务器发来的投票消息 response = manager.pollRecvQueue(3000, TimeUnit.MILLISECONDS); if (response == null) continue; ... //将获取到的其他服务器发来的投票消息转换成一个选票Notification Notification n = new Notification(); ... if (self.getPeerState() == QuorumPeer.ServerState.LOOKING) { //将选票n保存到recvqueue选票接收队列中 recvqueue.offer(n); //如果其他服务器发来的投票的选举轮次小于当前服务器 if ((ackstate == QuorumPeer.ServerState.LOOKING) && (n.electionEpoch < logicalclock.get())){ //发出自己的投票 Vote v = getVote(); QuorumVerifier qv = self.getQuorumVerifier(); ToSend notmsg = new ToSend(...); sendqueue.offer(notmsg); } ... } ... } } ... } //选票发送器 class WorkerSender extends ZooKeeperThread { volatile boolean stop; QuorumCnxManager manager; WorkerSender(QuorumCnxManager manager) { super("WorkerSender"); this.stop = false; this.manager = manager; } public void run() { while (!stop) { //选票发送器WorkerSender会不断从sendqueue队列中获取待发送的选票 ToSend m = sendqueue.poll(3000, TimeUnit.MILLISECONDS); if (m == null) continue; //将待发送的选票传递给QuorumCnxManager中进行发送 process(m); } LOG.info("WorkerSender is down"); } void process(ToSend m) { ByteBuffer requestBuffer = buildMsg(...); manager.toSend(m.sid, requestBuffer); } } } ... } public class QuorumCnxManager { //消息接收队列，用于存放从其他服务器接收到的消息 public final ArrayBlockingQueue<Message> recvQueue; ... public Message pollRecvQueue(long timeout, TimeUnit unit) throws InterruptedException { return recvQueue.poll(timeout, unit); } public void toSend(Long sid, ByteBuffer b) { //If sending message to myself, then simply enqueue it (loopback). if (this.mySid == sid) { b.position(0); addToRecvQueue(new Message(b.duplicate(), sid)); //Otherwise send to the corresponding thread to send. } else { //Start a new connection if doesn't have one already. ArrayBlockingQueue<ByteBuffer> bq = new ArrayBlockingQueue<ByteBuffer>(SEND_CAPACITY); ArrayBlockingQueue<ByteBuffer> oldq = queueSendMap.putIfAbsent(sid, bq); if (oldq != null) { addToSendQueue(oldq, b); } else { addToSendQueue(bq, b); } connectOne(sid); } } ... }如下是选票管理各组件间的协作图：
